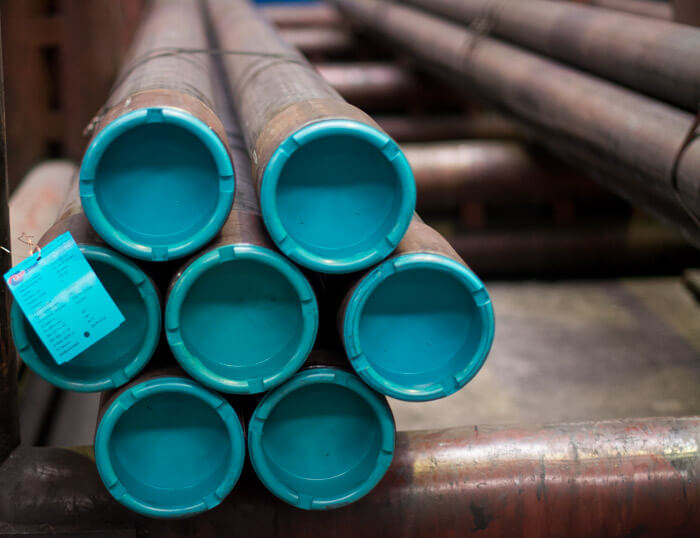

Обсадные трубы

Обсадные трубы применяются в нефтегазовой отрасли в составе обсадной колонны при бурении нефтяных и газовых скважин. Обсадная колонна предназначена для крепления буровых скважин, а также изоляции продуктивных горизонтов при эксплуатации и составляется из обсадных труб путем последовательного их свинчивания.

Диапазон размеров от 4½ (114,30 мм) до 9 5/8” (244,48 мм) в соответствии со стандартами ГОСТ 632, API 5СТ, ГОСТ 31446.

Группы прочности – H40, J55, K55, N80 тип 1, N80 тип Q, С90, Т95, С110, P110, Q125 по стандарту API, или Д, Е, Л, М, Р, Т по ГОСТ.




Руководство по эксплуатации (pdf)



Сертификат соответствия
Трубы стальные бесшовные обсадные и муфты к ним повышенной эксплуатационной надежности с резьбовым типом "Баттресс"
Трубы стальные бесшовные обсадные и муфты к ним повышенной эксплуатационной надежности с резьбовым типом "Баттресс" и уплотнением из полимерного материала
Трубы стальные бесшовные обсадные и муфты к ним СТ РК ИСО 11960-2009
Трубы обсадные и насосно-компрессорные API Specification 5CT
Monogram Certificate API 5CT
Трубы стальные обсадные и муфты к ним ГОСТ 632-80

Обоснования безопасности
Обоснование безопасности №03-2020
Обоснование безопасности №04-2020

Декларации соответствия ТР ТС 010
ДС на трубы ОБС по СТ РК ИСО 11960-2009
ДС по API 5CT
ДС по ГОСТ 632
ДС по ГОСТ 31446
ДС по ТУ 14-3Р-29-2007
ДС по ТУ 1321-007-96380705-2010





Трубы обсадные и насосно-компрессорные и муфты к ним:

ГОСТ 632-80

«Трубы обсадные и муфты к ним. Технические условия»

























Группа прочности: Д, К, Е, Л, М, Р

Вид резьбового соединения:

ОТТМ, ОТТГ, короткое треугольное и удлинённое треугольное

Исполнение: А, Б

Размеры труб, мм

Условный диаметр

Толщина стенки, мм

Длина, м

Ø114

5,2-10,2

8,0-13.0

Ø 127

6,0-10,2

«

Ø 140

6,2-10,5

«

Ø 146

6,5-10,7

«

Ø 168

7,3-12,1

«

Ø 178

5,9-15

«

Ø 194

7,6-15,1

«

Ø 219

6,7-14,2

«

Ø 245

7,9-15,9

«

API Spec 5CT, 10е издание
«Обсадные и насосно-компрессорные трубы. Технические условия»

Группы прочности: Н40; J55, K55, N80 тип 1 и Q; L80 тип 1; R95; С90; Т95; С110; Р110; Q125

Вид отделки концов: гладкие, обсадные с резьбой «Баттресс» SC и LC, насосно-компрессорные с круглой резьбой NU, EU

Уровень характеристик PSL1, РSL2, PSL3

1 -по солгласованию между изготовителем и покупателем общая длина может быть увеличена до 8,53м;
2 - по согласованию между изготовителем и покупателем общая длина может быть увеличена до 10,36м;
3- по согласованию между изготовителем и покупателем общая длина может быть увеличена до 13,72мм;

Размеры труб, мм

Осадные трубы

Диаметр, мм

Толщина стенки

Интервал длин, м

Ø 114.30

5,21-8,56

5,49-7,62

8,53-10,36

10,97-13,5

Ø 127,00

5,59-12,70







Ø 139,70

6,20-22,22







Ø 168,28

7,32-12,06







Ø 177,80

5,87-22,22







Ø 193,68

7,62-19,05







* - толщину стенки по согласованию между изготовителем и потребителем







Ø 196,85

15,11







Ø 219,08

6,71-14,15







Ø 244,48

7,92-20,24







Ø 273,05

7,09-12,57













Прокат для муфт

Ø 63,5-114,3

4-16*

7,5 - 12,0

Ø127-269,88

6,0-40,0*

7,5 - 12,0

ГОСТ 31446-2017
«Трубы стальные обсадные и насосно-компрессорные для нефтяной и газовой промышленности

Группы прочности : Н40; J55; К55; К72; М65; L80 тип1; N80 типы 1 и Q; R95; C90, Т95; С110, P110, Q125, Q135

Вид отделки концов: NU и НКТН с закругленной треугольной резьбой,
EU и НКТВ с закругленной треугольной резьбой и высаженными концами Обсадные трубы - гладкие, с резьбой «Баттресс», LC, SC, ОТТМ, ОТТГ

Уровень характеристик PSL1, РSL2, PSL3

Размеры труб, мм

1 -по согласованию между изготовителем и покупателем общая длина может быть увеличена до 8,53м;
2 - по согласованию между изготовителем и покупателем общая длина может быть увеличена до 10,36м;
3- по согласованию между изготовителем и покупателем общая длина может быть увеличена до 13,72мм

Обсадные трубы

Диаметр, мм

Толщина стенки

Интервал длин, м
R1 R2 R3

Ø101,60

6,5

4,88-7,62

7,62-10,36

10,36-14,63

Ø 114,30

5,21-10,2







Ø 127,00

5,59-12,70







Ø 139,70

6,20-22,22







Ø 146,05

6,5-22,22







Ø 168,28

7,32-22,22







Ø 177,80

5,87-22,22







Ø 193,68

7,62-19,05







Ø 196,85

15,11







Ø 219,08

6,71-14,15







Ø 244,48

7,92-20,24







Ø 250,8

15,88







Ø 273,05

7,09-20,24









Прокат для муфт

Ø 63,5-114,3

4-16*

7,5 - 12,0

Ø127-269,88

6,0-40,0*

7,5 - 12,0

ТУ 1321-007-96380705-2010 «Трубы стальные бесшовные обсадные и муфты к ним повышенной эксплуатационной надежности с резьбовым соединением типа «Баттресс» и уплотнением из полимерного материала»

Группы прочности : Д, Е,Л, М, Р Вид отделки концов: обсадные с резьбой «Баттресс»

Диаметр, мм

Толщина стенки

Длина, м

Ø 114,3

6,4-10,2

8,0-13,0

Ø 127

6,4-10,7

Ø 139,7

6,2-10,5

Ø 146,1

6,5-10,7

Ø 168,3

7,3-12,1

Ø 177,8

6,9-15,0

Ø 193,7

7,6-15,1

Ø 219,1

7,7-14,2

Ø 244,5

7,9-15,9

ТУ 14-3Р-29-2007
«Трубы стальные бесшовные и
электросварные обсадные и
муфты к ним повышенной
эксплуатационной надежности с резьбовым соединением типа «Баттресс»

Группы прочности : Д, Е,Л, М, Р Вид отделки концов: обсадные с резьбой «Баттресс»

Диаметр, мм

Толщина стенки

Длина, м

Ø 114,3

6,4-10,2

8,0-13,0

Ø 127

6,4-10,7

Ø 139,7

6,2-10,5

Ø 146,1

6,5-10,7

Ø 168,3

7,3-12,1

Ø 177,8

6,9-15,0

Ø 193,7

7,6-15,1

Ø 219,1

7,7-14,2

Ø 244,5

7,9-15,9
